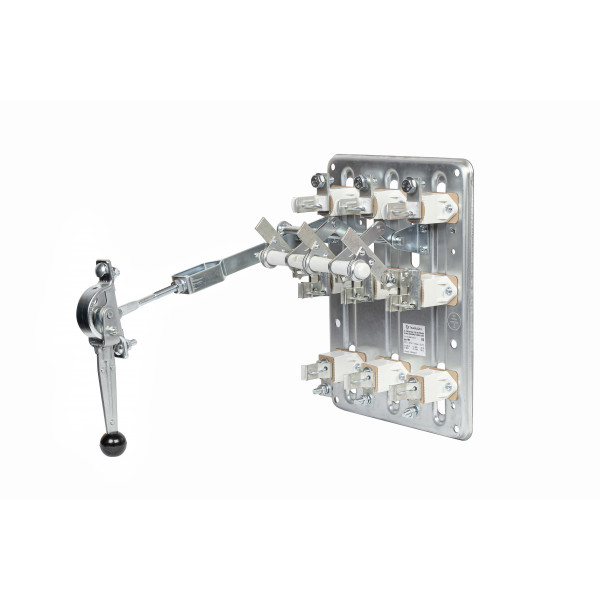

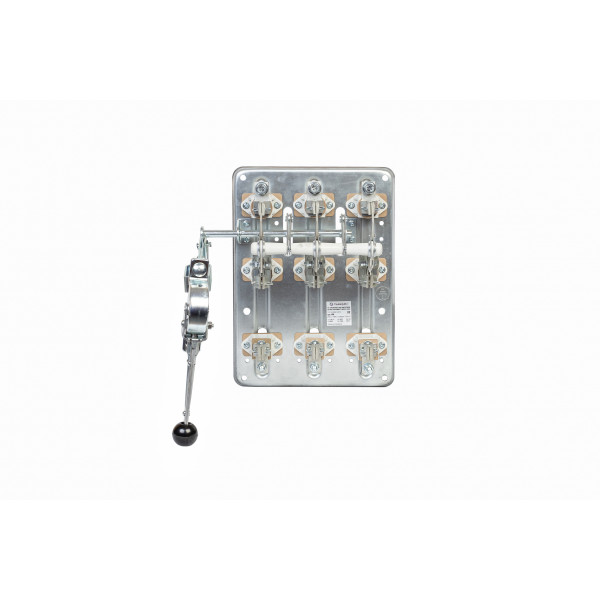

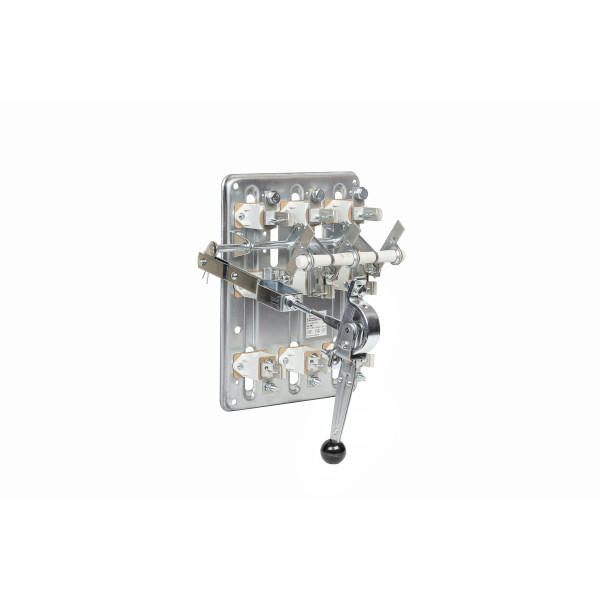

Разъединитель РПС-1 100А левый привод TERRAZN

Разъединитель-предохранитель TERRAZN РПС-1 предназначен для пропускания номинального тока до 100 А, а также для нечастой ручной коммутации силовых электрических цепей без нагрузки в устройствах распределения электроэнергии частотой 50 Гц. Аппарат объединяет функции разъединения цепи и установки плавких предохранителей в единой конструкции.

Устройство имеет трехполюсное исполнение. В каждом полюсе последовательно с контактной системой устанавливается плавкий предохранитель, образуя единый коммутационно-защитный аппарат на общей панели. Контактная система ножевого типа обеспечивает видимый разрыв цепи, позволяя визуально контролировать отключенное состояние оборудования.

Основными элементами конструкции являются контактные ножи, контактные и шарнирные стойки, места установки плавких вставок и общая монтажная панель. Необходимое контактное нажатие обеспечивается пружинами контактных стоек и сферическими шайбами шарнирного механизма, что способствует стабильному электрическому контакту при эксплуатации.

Модель оснащена левым приводом, предназначенным для ручного управления разъединителем. Конструкция рассчитана на применение в составе низковольтного распределительного и силового электрощитового оборудования.

Применение

Разъединитель-предохранитель TERRAZN РПС-1 100 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 100 А;
частота сети — 50 Гц;
количество полюсов — 3;
привод — левый;
управление — ручное;
коммутация силовых цепей — без нагрузки;
контактная система — ножевого типа;
предусмотрен видимый разрыв электрической цепи;
возможность установки плавких предохранителей;
исполнение на общей монтажной панели.

Комплектация

Разъединитель-предохранитель РПС-1 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.

Плавкие вставки ППН в комплект поставки не входят
