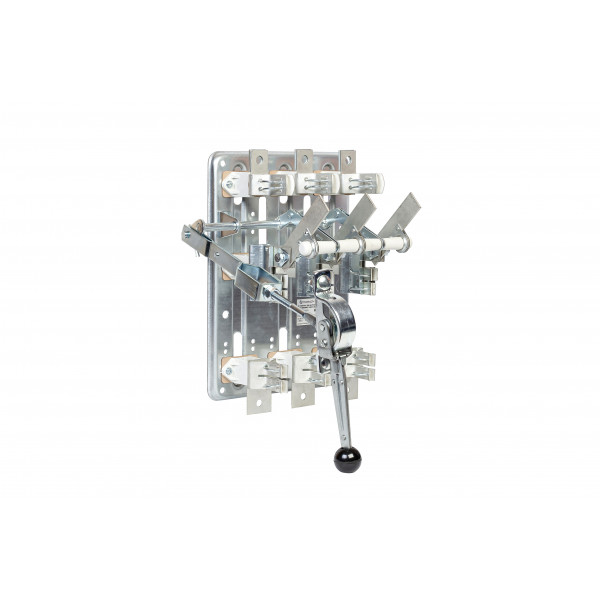

Разъединитель РПС-4 400А левый привод TERRAZN

Разъединитель-предохранитель TERRAZN РПС-4 предназначен для пропускания номинального тока до 400 А и выполнения нечастых ручных коммутаций силовых электрических цепей без нагрузки в устройствах распределения электроэнергии частотой 50 Гц. Аппарат объединяет функции разъединителя и устройства для установки плавких предохранителей.

Модель имеет трехполюсное исполнение. Каждый полюс последовательно соединяется с плавким предохранителем, а основные элементы конструкции размещаются на общей монтажной панели. Такое исполнение позволяет использовать аппарат для разъединения силовых цепей и их защиты при установке соответствующих плавких вставок.

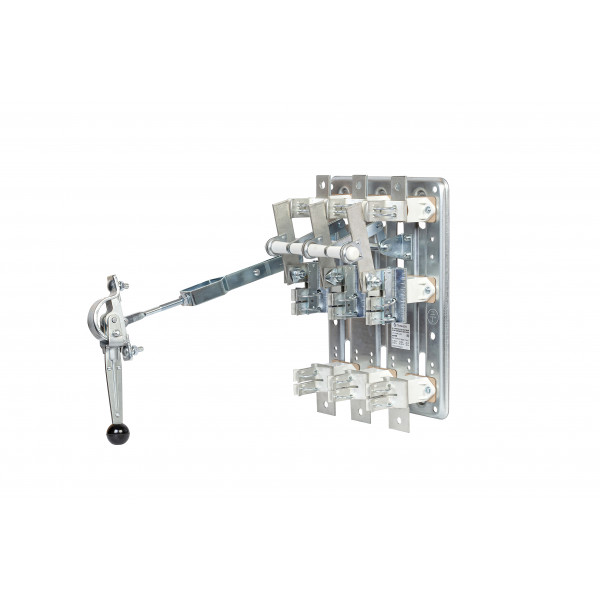

В конструкции применяется контактная система ножевого типа с видимым разрывом цепи, благодаря чему отключенное состояние аппарата можно определить визуально. Основными элементами являются контактные ножи, контактные и шарнирные стойки, а также узлы установки плавких вставок. Требуемое контактное нажатие обеспечивается пружинами контактных стоек и сферическими шайбами шарнирного механизма.

Разъединитель оснащен левым приводом для ручного управления и предназначен для установки в низковольтное силовое и распределительное электрооборудование.

Применение

Разъединитель-предохранитель TERRAZN РПС-4 400 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 400 А;
частота сети — 50 Гц;
количество полюсов — 3;
привод — левый;
управление — ручное;
коммутация силовых цепей — без нагрузки;
контактная система — ножевого типа;
предусмотрен видимый разрыв цепи;
возможность установки плавких предохранителей;
конструкция на общей монтажной панели.

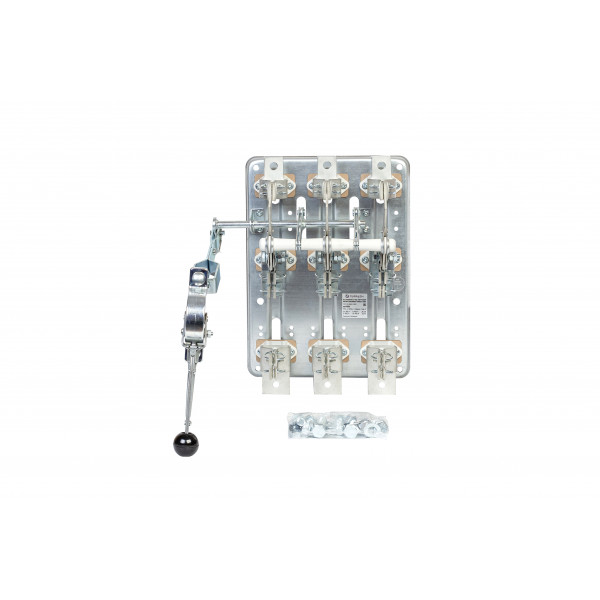

Комплектация

Разъединитель-предохранитель РПС-4 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.

Плавкие вставки ППН в комплект поставки не входят.
