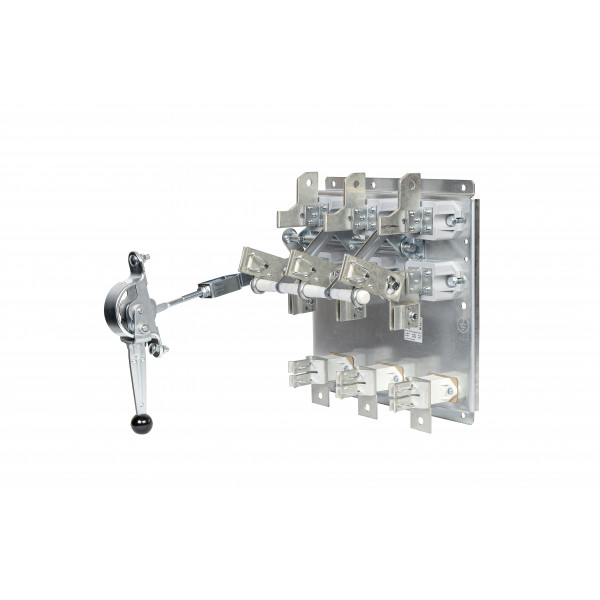

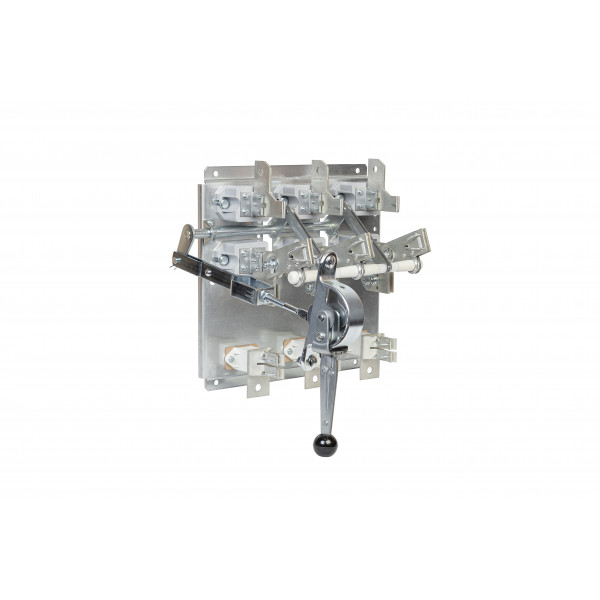

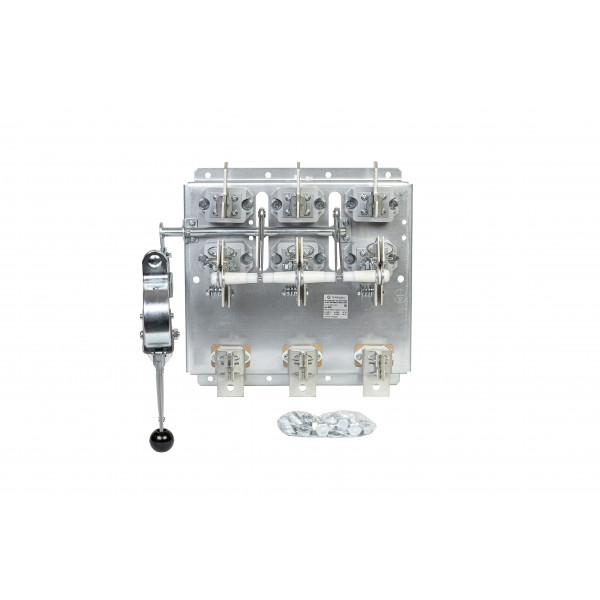

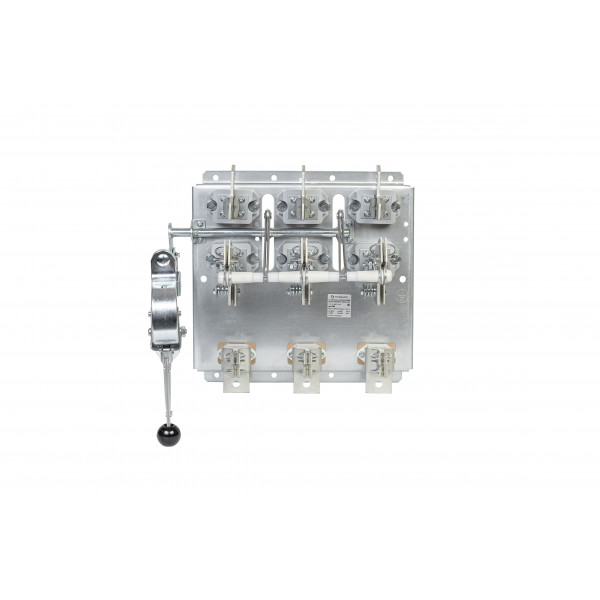

Разъединитель РПС-6 630А левый привод TERRAZN

Разъединитель-предохранитель TERRAZN РПС-6 предназначен для пропускания номинального тока до 630 А, а также выполнения нечастых ручных коммутаций силовых электрических цепей без нагрузки в устройствах распределения электроэнергии частотой 50 Гц. Аппарат сочетает функции разъединения электрической цепи и установки плавких предохранителей в единой конструкции.

Разъединитель имеет трехполюсное исполнение. Каждый полюс последовательно соединяется с плавким предохранителем и вместе с ним образует единый коммутационно-защитный узел. Основные элементы аппарата установлены на общей монтажной панели.

В конструкции используется контактная система ножевого типа с видимым разрывом цепи, позволяющая визуально контролировать отключенное состояние оборудования. Основными элементами устройства являются контактные ножи, контактные и шарнирные стойки, а также узлы для установки плавких вставок. Стабильное контактное нажатие обеспечивается пружинами контактных стоек и сферическими шайбами шарнирного механизма.

Модель оснащена левым приводом для ручного управления и предназначена для установки в силовое и распределительное электрощитовое оборудование.

Применение

Разъединитель-предохранитель TERRAZN РПС-6 630 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 630 А;
частота сети — 50 Гц;
количество полюсов — 3;
привод — левый;
управление — ручное;
коммутация силовых цепей осуществляется без нагрузки;
контактная система — ножевого типа;
предусмотрен видимый разрыв электрической цепи;
возможность установки плавких предохранителей;
конструкция на общей монтажной панели.

Комплектация

Разъединитель-предохранитель РПС-6 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.

Плавкие вставки ППН в комплект поставки не входят.
