Электролитическое заземление применяется для создания низкоомного заземляющего устройства в грунтах с высоким удельным сопротивлением. Такое решение особенно востребовано на ограниченной площади, где монтаж большого количества стержней и металлической полосы затруднён или экономически нецелесообразен.
На сайте представлены вертикальные и горизонтальные комплекты электролитического заземления TERRAZN длиной 3 и 6 м.
В компании «Альфа Электро» можно купить электролитическое заземление ТерраЦинк для промышленных, энергетических, телекоммуникационных и инфраструктурных объектов.
Продукция находится на складе и поставляется по цене завода. Специалисты помогут выбрать тип и длину заземлителя, рассчитать количество комплектов и подготовить коммерческое предложение.
Телефон: +7 (812) 988-50-00
Электронная почта: Shop@aelectro.ru
Принцип работы электролитического заземления
Работа системы основана на искусственном повышении электропроводности грунта вокруг заземляющего электрода. Для этого применяются специальные электролитические смеси, взаимодействующие с влагой и создающие вокруг электрода область с низким удельным сопротивлением.
Перфорированный электрод заполнен внутриэлектродной смесью. Околоэлектродный состав размещается снаружи и увеличивает токопроводящую поверхность системы. Влагоудерживающие компоненты помогают сохранять стабильные характеристики заземления при изменении погодных условий.
Вертикальные и горизонтальные комплекты
ТерраЦинк предлагает два варианта исполнения:

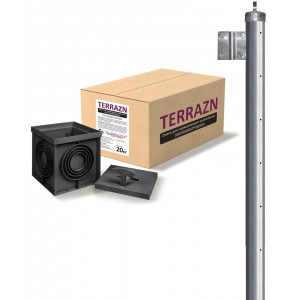

- вертикальное электролитическое заземление длиной 3 или 6 м;

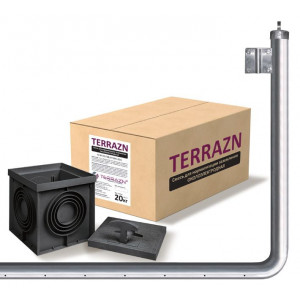

- горизонтальное электролитическое заземление длиной 3 или 6 м.
Вертикальная установка используется при наличии возможности погружения электрода на требуемую глубину. Горизонтальный вариант подходит для объектов, где глубокий монтаж ограничен особенностями грунта, подземными коммуникациями или конструкцией площадки.
Что входит в комплект
Комплект электролитического заземления включает:
- перфорированный электрод из нержавеющей стали;
- крышку для последующего обслуживания;
- приварной зажим для присоединения проводника;

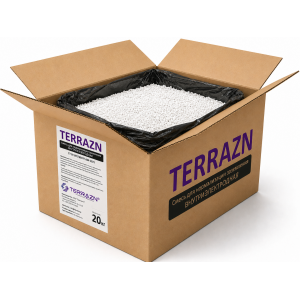

- внутриэлектродную смесь;

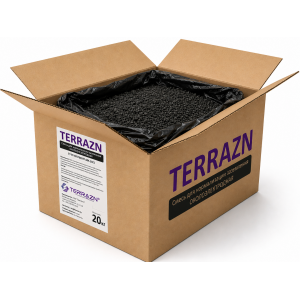

- околоэлектродную смесь;

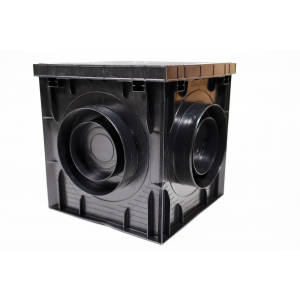

- контрольно-измерительный грунтовой колодец.
Для трёхметрового комплекта предусмотрено 20 кг внутриэлектродной и 80 кг околоэлектродной смеси. Для шестиметрового исполнения используется 40 и 160 кг смеси соответственно.
Где применяется электролитический заземлитель
Электролитический заземлитель рекомендуется для условий, в которых традиционное модульно-штыревое заземление требует большого количества электродов или не обеспечивает нужных параметров.
Система применяется:
- в песчаных и каменистых грунтах;
- в грунтах с высоким удельным сопротивлением;
- в районах с глубоким промерзанием почвы;
- при ограниченной площади монтажа;
- при невозможности глубокого погружения стержней;
- на энергетических и телекоммуникационных объектах;
- для модернизации существующего заземления.
Преимущества системы TERRAZN
Электролитическое заземление позволяет уменьшить металлоёмкость контура и количество монтажных работ. По данным испытаний производителя, применение электролитического заземлителя TERRAZN со специальными смесями может уменьшать сопротивление заземляющего устройства до 13 раз по сравнению с глубинным стержневым электродом.
Смеси обладают высокой электропроводностью и влагоудерживающей способностью, не размываются и не оказывают агрессивного воздействия на металл. Электрод из нержавеющей стали рассчитан на продолжительную эксплуатацию и предусматривает возможность обслуживания.
Как подобрать электролитическое заземление
При подборе учитываются:
- удельное сопротивление грунта;
- требуемое сопротивление заземления;
- площадь участка;
- возможная глубина монтажа;
- сезонные изменения температуры и влажности;
- расположение подземных коммуникаций;
- назначение объекта.
Количество и расположение электродов определяются расчётом. После монтажа выполняется измерение сопротивления готового заземляющего устройства.
Купить электролитическое заземление ТерраЦинк
Купить электролитическое заземление TERRAZN можно в компании «Альфа Электро» - у официального дистрибьютора завода ТерраЦинк в России.
Вертикальные и горизонтальные комплекты длиной 3 и 6 м находятся на складе и поставляются по цене завода. Специалисты помогут подобрать систему по параметрам грунта и требованиям проекта.
