Элементы заземления используются для создания, соединения и обслуживания заземляющих устройств. Правильно подобранные штыри, муфты, наконечники, зажимы и проводники обеспечивают механическую прочность конструкции и надёжный электрический контакт.
На сайте представлены элементы заземления TERRAZN для жилых, коммерческих, промышленных, энергетических и инфраструктурных объектов.
В компании «Альфа Электро» можно купить элементы заземления ТерраЦинк отдельно или сформировать комплект оборудования по проекту.
Продукция находится на складе и поставляется по цене завода. Специалисты помогут подобрать совместимые изделия, уточнят наличие и подготовят коммерческое предложение.
Телефон: +7 (812) 988-50-00
Электронная почта: Shop@aelectro.ru
Штыри и стержни заземления
Штырь заземлителя является основным элементом вертикального заземления. Стержни последовательно погружаются в грунт и соединяются между собой, формируя электрод требуемой глубины.
ТерраЦинк предлагает:

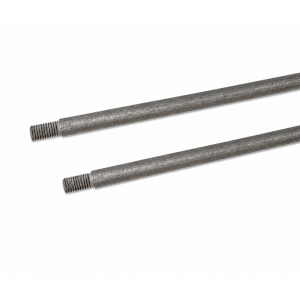

- штыри диаметром 16 и 18 мм длиной 1,2 и 1,5 м;

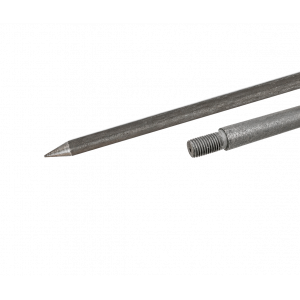

- стержни с заострением для первого участка заземлителя;

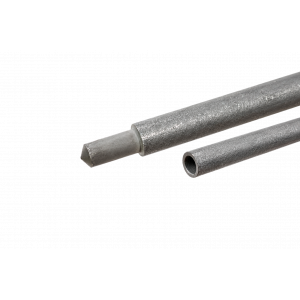

- безмуфтовые штыри диаметром 20 мм;
- стержни со стыковкой «конус Морзе»;
- готовые заземлители длиной 3, 4,5 и 6 м.
Выбор диаметра и способа соединения зависит от характеристик грунта, необходимой глубины и технологии монтажа.
Муфты, наконечники и монтажные принадлежности

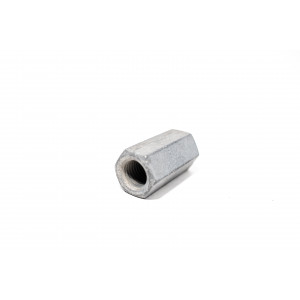

Соединительная муфта используется для стыковки резьбовых штырей. Перед монтажом резьбовое соединение обрабатывается электропроводящей смазкой, которая защищает контакт от коррозии.
Для погружения стержней применяются наконечники, ударные винты, монтажные комплекты и специальные насадки для перфоратора SDS-Max. Эти элементы принимают монтажную нагрузку и помогают защитить резьбу заземлителя от повреждения.
Зажимы для заземления
Соединительные зажимы применяются для подключения к заземлителю полосы, прута или токоотвода. В ассортименте ТерраЦинк представлены:

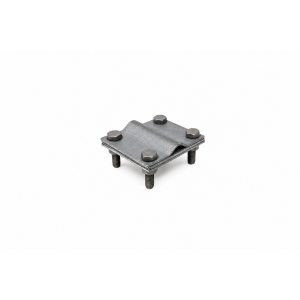

- зажимы «штырь-полоса»;
- соединители «штырь-полоса-прут»;

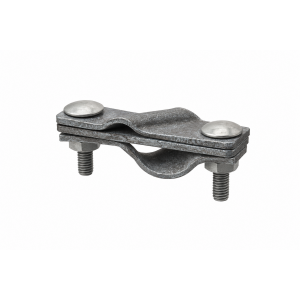

- диагональные зажимы «заземлитель-прут»;
- зажимы «полоса-полоса»;

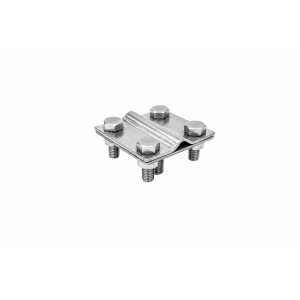

- зажимы прута на штыре;
- соединители для круглых и плоских проводников.
Тип зажима выбирается по диаметру штыря, ширине полосы и сечению круглого проводника.
Точки заземления и ГЗШ
Точки заземления предназначены для соединения заземляющего устройства с арматурой и металлическими конструкциями здания. Проходные модели используются при вводе круглого или плоского проводника через стены.
Главная заземляющая шина служит для присоединения защитных проводников и организации системы уравнивания потенциалов. ТерраЦинк предлагает медные ГЗШ разных размеров и с различным количеством точек подключения.
Колодцы и материалы для защиты соединений
Контрольно-измерительный колодец обеспечивает доступ к соединению, расположенному в грунте. Он позволяет проводить осмотр, обслуживание и контрольные измерения заземляющего устройства.
Для защиты соединений применяются:
- электропроводящая смазка;
- антикоррозионная лента;
- цинковый спрей;
- коробки для контрольных соединений.
Электропроводящая смазка повышает ресурс контакта, а антикоррозионная лента защищает соединительные узлы, расположенные непосредственно в грунте.
Как подобрать элементы заземления
При выборе необходимо учитывать:
- тип заземляющего устройства;
- диаметр и длину стержней;
- резьбовой или безмуфтовый способ соединения;
- материал проводников;
- размер полосы и круглого прута;
- глубину погружения электродов;
- условия эксплуатации;
- требования проекта.
Все элементы должны быть совместимы по размерам и материалам. После монтажа проводится проверка соединений и измерение сопротивления заземляющего устройства.
Купить элементы заземления ТерраЦинк
Купить элементы заземления TERRAZN можно в компании «Альфа Электро» - у официального дистрибьютора завода ТерраЦинк в России.
Штыри, муфты, наконечники, зажимы, точки заземления, колодцы и ГЗШ находятся на складе и поставляются по цене завода. Специалисты помогут подобрать изделия по проекту и подготовят коммерческое предложение.
