Изолированная система молниезащиты защищает здания, сооружения, людей и технологическое оборудование от прямых ударов молнии. Её главное отличие заключается в том, что молниеприёмник и токоотвод размещаются на рассчитанном безопасном расстоянии от защищаемого объекта.
На сайте представлено оборудование TERRAZN для устройства изолированной молниезащиты промышленных, коммерческих, телекоммуникационных и инфраструктурных объектов.
В компании «Альфа Электро» можно купить изолированную систему молниезащиты ТерраЦинк целиком или заказать отдельные элементы: молниеприёмные мачты, изоляционные штанги, дистанционные держатели, крепления и токоотводы.
Продукция находится на складе и поставляется по цене завода. Специалисты помогут подобрать оборудование по проекту, проверить совместимость элементов и подготовить коммерческое предложение.
Телефон: +7 (812) 988-50-00
Электронная почта: Shop@aelectro.ru
Принцип работы изолированной молниезащиты
При устройстве обычной внешней молниезащиты проводящие элементы системы могут находиться рядом с инженерными коммуникациями, оборудованием или металлическими конструкциями здания. Во время прохождения тока молнии это создаёт риск искрового разряда.
Изолированная молниезащита предусматривает разделение молниеприёмника, токоотвода и защищаемых элементов. Необходимое расстояние обеспечивается изолированными мачтами и дистанционными держателями из диэлектрического материала.
Принятый молниеприёмником разряд передаётся по токоотводу диаметром 8–10 мм к заземляющему устройству. Токоотвод прокладывается на изолированных держателях, которые одновременно обеспечивают электрическое разделение и механическую фиксацию проводника.
Где применяется изолированная система молниезащиты
Изолированная схема используется на объектах, где необходимо исключить непосредственный контакт элементов молниезащиты с защищаемыми конструкциями, коммуникациями или оборудованием.
Такое решение применяется для защиты:
- открытых террас и смотровых площадок;
- мест постоянного скопления людей;
- взрывопожароопасных производств;
- объектов производства и хранения пиротехнических изделий;
- складов взрывчатых веществ;
- объектов телекоммуникаций;
- чувствительного оборудования на кровле;
- газопроводов и трубопроводов;
- площадок, насыщенных технологическим оборудованием.
Безопасное расстояние определяется проектным расчётом и зависит от уровня молниезащиты, свойств изоляционного материала, количества токоотводов и длины пути до системы уравнивания потенциалов или заземления.

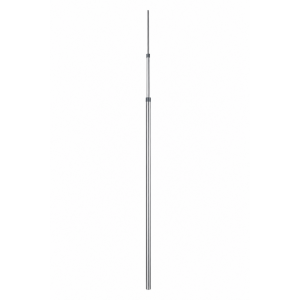

Изолированные молниеприёмные мачты ТерраЦинк
Изолированная молниеприёмная мачта применяется, когда из-за архитектурных или технологических особенностей объекта невозможно обеспечить требуемое расстояние другим способом.
В ассортименте ТерраЦинк представлены изолированные мачты высотой от 3 до 7 м. По индивидуальному заказу возможно изготовление конструкций высотой 8, 9 и 10 м.

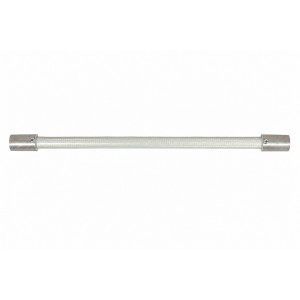

Мачты позволяют разместить молниеприёмник и токоотвод на безопасном расстоянии от оборудования и строительных конструкций. Количество дополнительных изоляционных штанг и держателей зависит от выбранной высоты.
Монтаж может выполняться:
- на плоской кровле с использованием треноги и бетонных оснований;

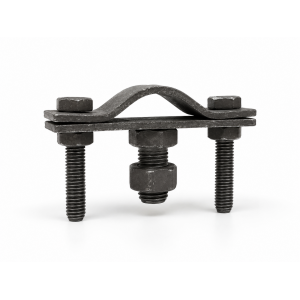

- на вертикальной поверхности при помощи настенных держателей;
- на строительных и инженерных конструкциях с применением монтажных пластин или хомутов.
Дистанционные изолированные держатели

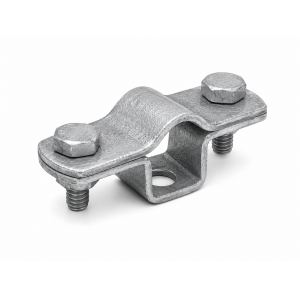

Для крепления молниеприёмников и токоотводов используются дистанционные изолированные держатели длиной 500 и 750 мм. Они изготавливаются из стеклопластика, обладающего высоким электрическим сопротивлением.

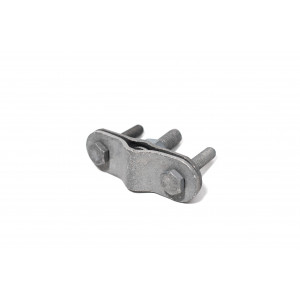

На одном конце держателя размещается зажим для молниеприёмника диаметром 16 мм или токоотвода диаметром 8–10 мм. На другом находится элемент для фиксации держателя на строительной конструкции.
Крепление выполняется двумя основными способами:

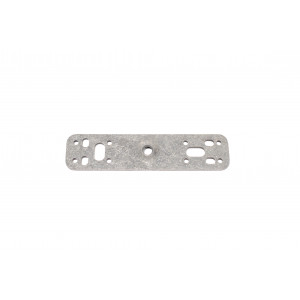

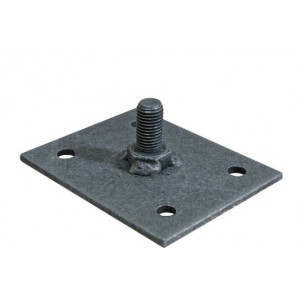

- на монтажную пластину с анкерами;

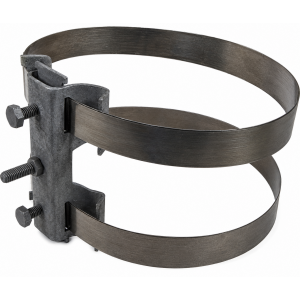

- при помощи хомутов на трубах и других конструкциях.
Разные варианты крепления позволяют прокладывать изолированный токоотвод на фасадах, горизонтальных поверхностях, дымовых трубах, газопроводах и трубопроводах.
Комплектация изолированной молниезащиты
В состав системы в зависимости от проекта могут входить:
- стержневой или тросовый молниеприёмник;
- изолированная молниеприёмная мачта;

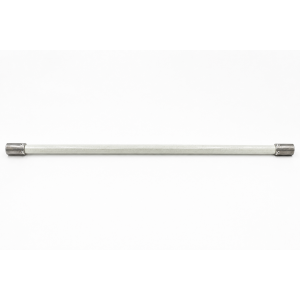

- изоляционные штанги;
- дистанционные держатели;
- крепления к стене или кровле;
- монтажные пластины и хомуты;
- токоотводы и соединительные зажимы;
- элементы заземляющего устройства.
Все компоненты изолированной системы должны подбираться по проекту с учётом требуемого безопасного расстояния, высоты молниеприёмника, способа монтажа и маршрута прокладки токоотводов.
Преимущества изолированной системы ТерраЦинк
Изолированная система позволяет организовать отвод тока молнии на расстоянии от оборудования, металлических конструкций и инженерных коммуникаций. Она подходит для типовых и нестандартных объектов, в том числе площадок со сложной конфигурацией и большим количеством оборудования.
Изоляционные элементы имеют небольшой вес и могут устанавливаться на вертикальных и горизонтальных поверхностях. Различные варианты крепления упрощают адаптацию системы к архитектурным и технологическим особенностям объекта.
Купить изолированную систему молниезащиты ТерраЦинк
Купить изолированную систему молниезащиты и отдельные комплектующие TERRAZN можно в компании «Альфа Электро» - у официального дистрибьютора завода ТерраЦинк в России.
Оборудование находится на складе и поставляется по цене завода. Специалисты помогут подобрать мачты, штанги, держатели и крепления по проекту, уточнят наличие и подготовят коммерческое предложение.
Телефон: +7 (812) 988-50-00
Электронная почта: Shop@aelectro.ru
