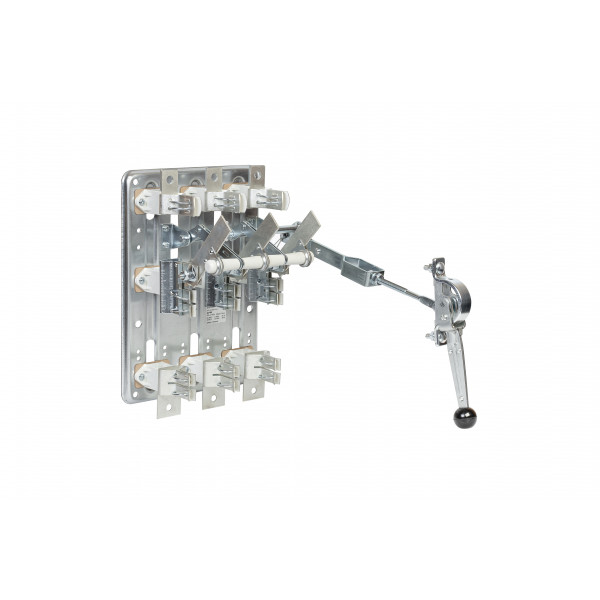

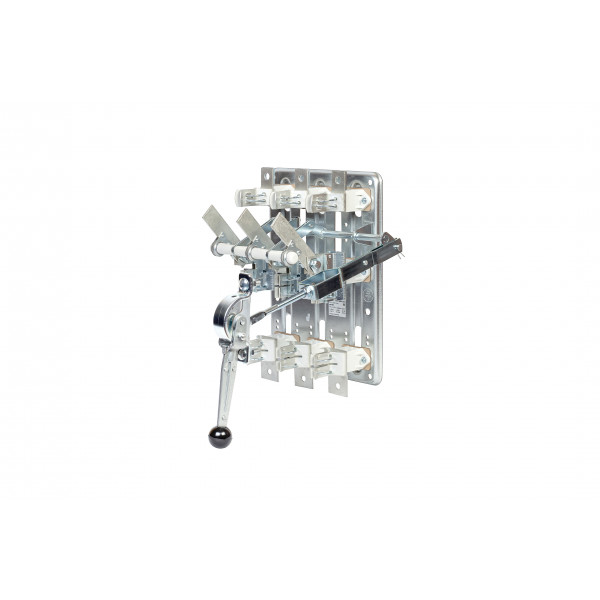

Разъединитель РПС-4 400А правый привод TERRAZN

Разъединитель-предохранитель TERRAZN РПС-4 предназначен для пропускания номинального тока до 400 А, а также для выполнения нечастых ручных коммутаций силовых электрических цепей без нагрузки в системах распределения электроэнергии частотой 50 Гц. Аппарат объединяет в одной конструкции функции разъединения цепи и установки плавких предохранителей.

Устройство выполнено в трехполюсном исполнении. Каждый полюс последовательно соединяется с плавким предохранителем, формируя единый коммутационно-защитный аппарат. Основные элементы конструкции размещены на общей монтажной панели.

Контактная система ножевого типа обеспечивает видимый разрыв электрической цепи, что позволяет визуально контролировать отключенное положение аппарата. Конструкция включает контактные ножи, контактные и шарнирные стойки, а также элементы для установки плавких вставок. Необходимое контактное нажатие создается пружинами контактных стоек и сферическими шайбами шарнирных стоек.

Модель оснащена правым приводом, предназначенным для удобного ручного управления разъединителем с соответствующей стороны электрощитового оборудования.

Применение

Разъединитель-предохранитель TERRAZN РПС-4 400 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 400 А;
частота сети — 50 Гц;
количество полюсов — 3;
привод — правый;
управление — ручное;
коммутация электрических цепей — без нагрузки;
контактная система — ножевого типа;
видимый разрыв электрической цепи;
возможность установки плавких предохранителей;
исполнение на общей монтажной панели.

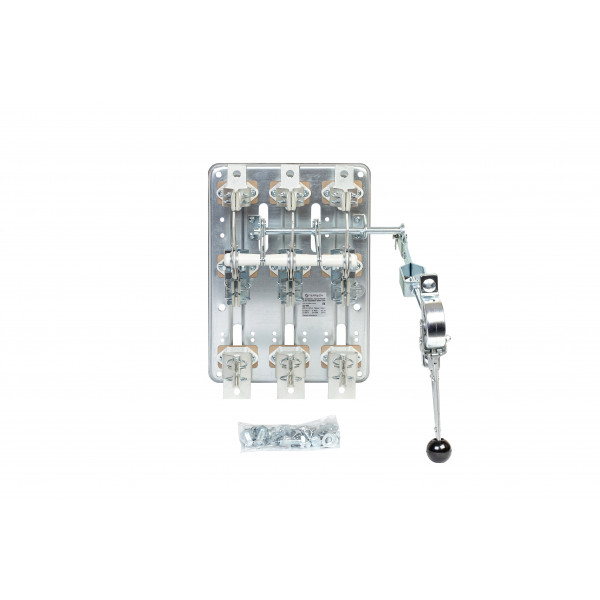

Комплектация

Разъединитель-предохранитель РПС-4 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.

Плавкие вставки ППН в комплект поставки не входят.
