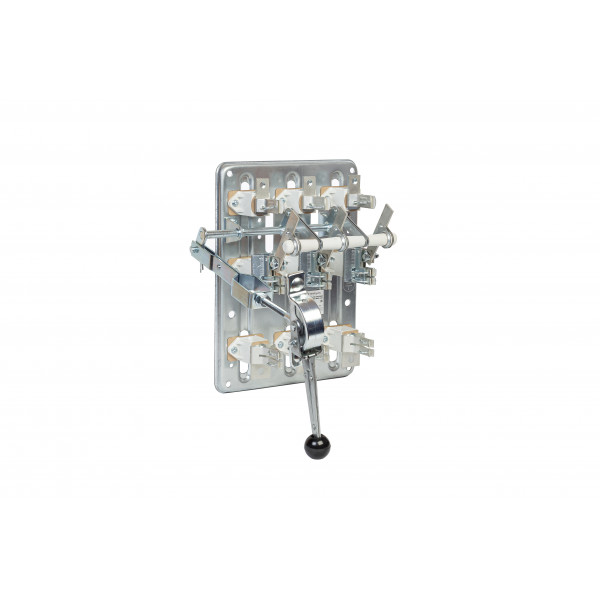

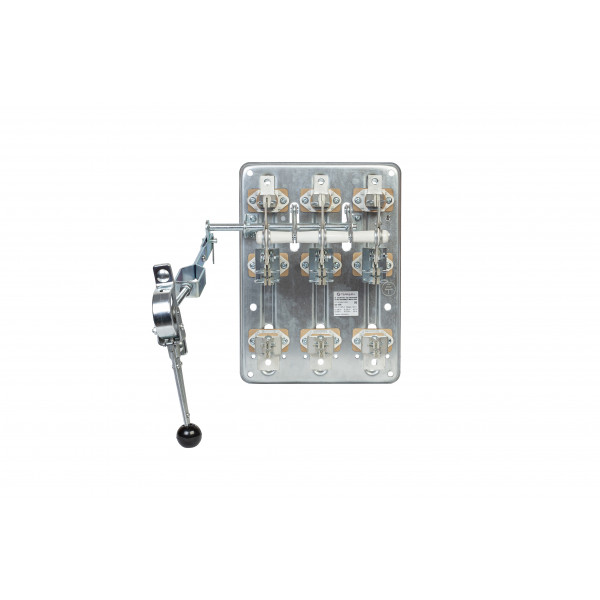

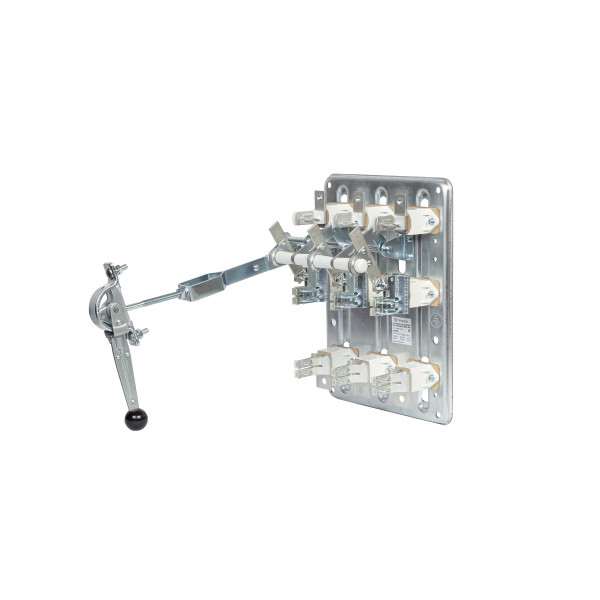

Разъединитель РПС-2 250А левый привод TERRAZN

Разъединитель-предохранитель TERRAZN РПС-2 предназначен для пропускания номинального тока до 250 А и выполнения нечастых ручных коммутаций силовых электрических цепей без нагрузки в системах распределения электроэнергии частотой 50 Гц. Конструкция аппарата объединяет функции разъединителя и устройства для установки плавких предохранителей.

Аппарат имеет трехполюсное исполнение. В каждом полюсе последовательно с контактной системой устанавливается плавкий предохранитель. Все элементы размещены на общей панели, образуя единый коммутационно-защитный аппарат.

Контактная система ножевого типа обеспечивает видимый разрыв электрической цепи, благодаря чему отключенное положение можно контролировать визуально. Основу конструкции составляют контактные ножи, контактные и шарнирные стойки, элементы для установки плавких вставок и общая монтажная панель. Требуемое контактное нажатие поддерживается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Модель оснащена левым приводом для ручного управления. Разъединитель-предохранитель подходит для установки в низковольтное распределительное и силовое электрощитовое оборудование.

Применение

Разъединитель-предохранитель TERRAZN РПС-2 250 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 250 А;
частота сети — 50 Гц;
количество полюсов — 3;
привод — левый;
способ управления — ручной;
коммутация силовых цепей — без нагрузки;
контактная система — ножевого типа;
видимый разрыв электрической цепи;
возможность установки плавких предохранителей;
монтаж основных элементов на общей панели.

Комплектация

Разъединитель-предохранитель РПС-2 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.

Плавкие вставки ППН в комплект поставки не входят
