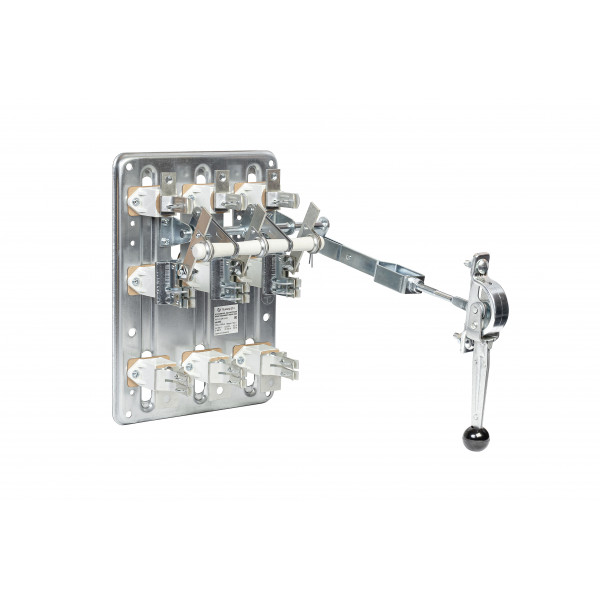

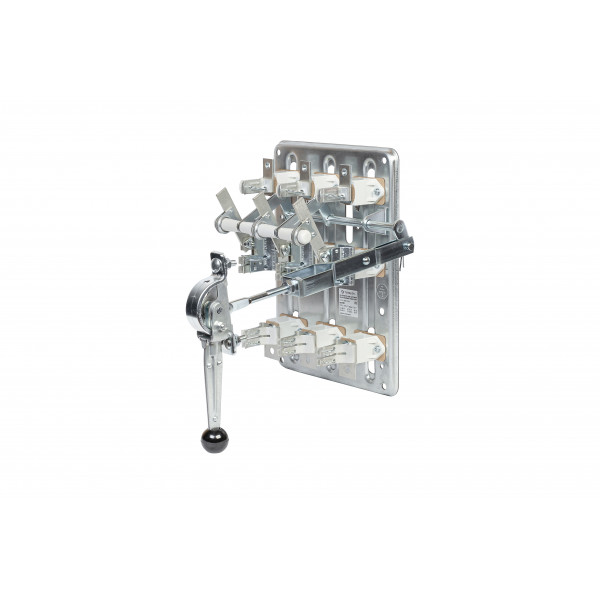

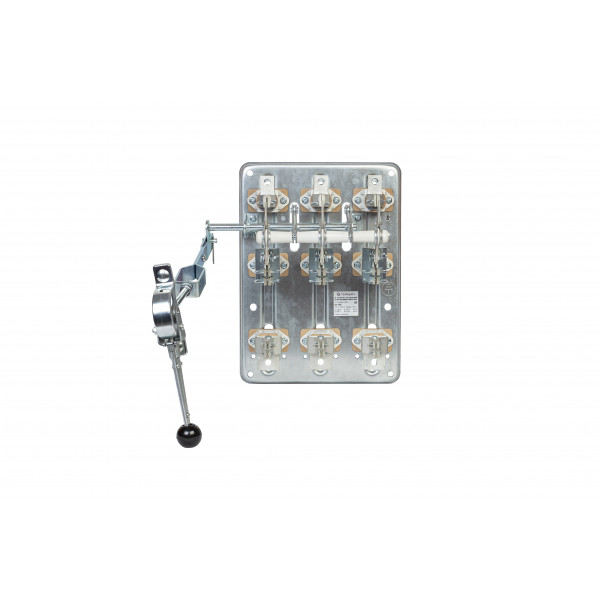

Разъединитель РПС-2 250А правый привод TERRAZN

Разъединитель-предохранитель TERRAZN РПС-2 предназначен для пропускания номинального тока до 250 А и выполнения нечастых ручных коммутаций силовых электрических цепей без нагрузки в устройствах распределения электроэнергии частотой 50 Гц. Аппарат сочетает функции разъединения электрической цепи и установки плавких предохранителей в единой конструкции.

Устройство имеет трехполюсное исполнение. Каждый полюс последовательно соединен с плавким предохранителем, а основные элементы аппарата размещены на общей монтажной панели. Такое конструктивное решение позволяет использовать разъединитель в составе силового и распределительного электрощитового оборудования.

Контактная система ножевого типа формирует видимый разрыв цепи, благодаря чему отключенное состояние аппарата можно контролировать визуально. Конструкция включает контактные ножи, контактные и шарнирные стойки и элементы для установки плавких вставок. Необходимое контактное нажатие поддерживается пружинами контактных стоек и сферическими шайбами шарнирных стоек.

Модель оснащена правым приводом, обеспечивающим ручное управление аппаратом с соответствующей стороны установки.

Применение

Разъединитель-предохранитель TERRAZN РПС-2 250 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 250 А;
частота сети — 50 Гц;
количество полюсов — 3;
привод — правый;
управление — ручное;
коммутация силовых цепей осуществляется без нагрузки;
контактная система — ножевого типа;
предусмотрен видимый разрыв электрической цепи;
возможность установки плавких предохранителей;
конструктивные элементы размещены на общей панели.

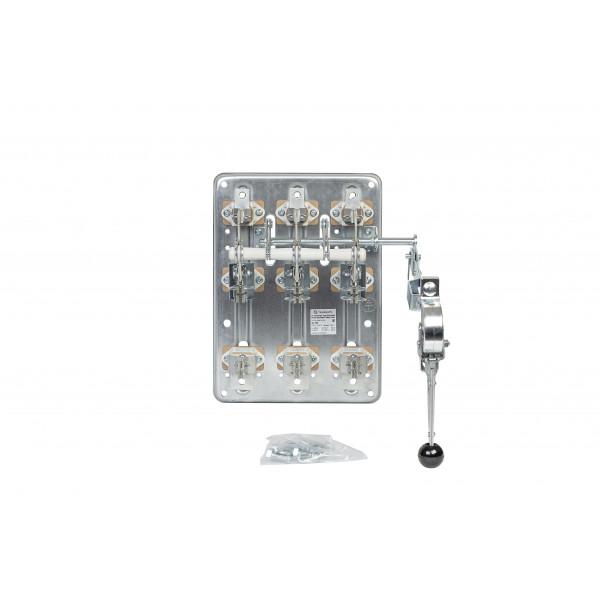

Комплектация

Разъединитель-предохранитель РПС-2 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.

Плавкие вставки ППН в комплект поставки не входят.
