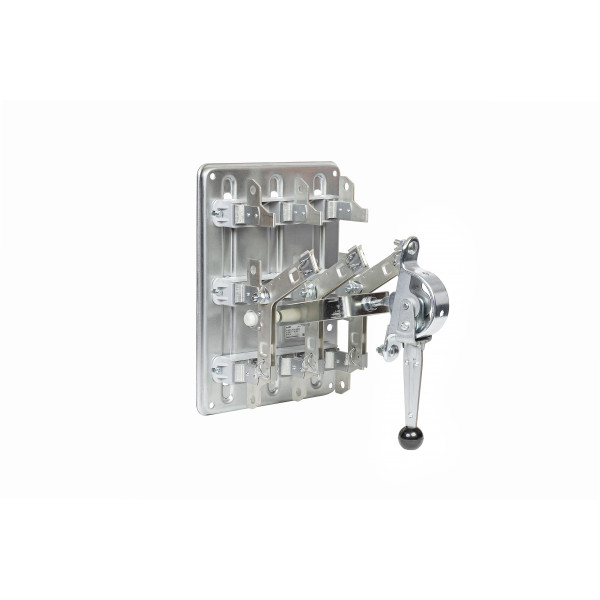

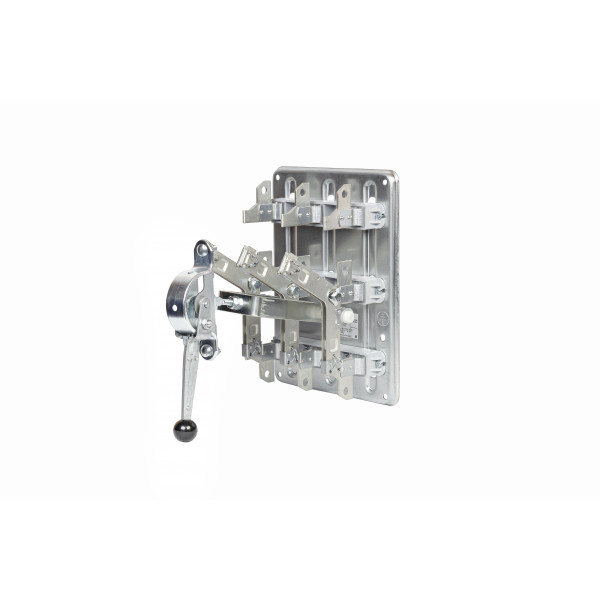

Разъединитель ПЦ-4 400А центральный привод, без ППН TERRAZN

Разъединитель TERRAZN ПЦ-4 предназначен для ручного переключения электрических цепей на два направления и пропускания номинального тока до 400 А. Аппарат используется для включения и отключения электрических цепей без нагрузки в системах распределения электроэнергии. Рабочее напряжение составляет до 380 В переменного тока частотой 50/60 Гц и до 220 В постоянного тока.

Конструктивно ПЦ-4 представляет собой трехполюсный разъединитель на два направления с передним присоединением проводников. Контактная система ножевого типа обеспечивает видимый разрыв цепи, благодаря чему положение контактов можно визуально контролировать при эксплуатации и проведении технического обслуживания электрооборудования.

Модель оснащена центральным приводом, обеспечивающим удобное ручное управление разъединителем. Исполнение без ППН подходит для электрических схем, в которых установка плавких предохранителей данного типа не предусмотрена.

Применение

Разъединитель TERRAZN ПЦ-4 400 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в другом низковольтном оборудовании для распределения электроэнергии.

Основные характеристики:

номинальный ток — 400 А;
количество направлений — 2;
количество полюсов — 3;
номинальное напряжение переменного тока — 380 В;
частота — 50/60 Гц;
номинальное напряжение постоянного тока — 220 В;
контактная система — ножевого типа;
присоединение проводников — переднее;
привод — центральный;
исполнение — без ППН;
предусмотрен видимый разрыв электрической цепи.

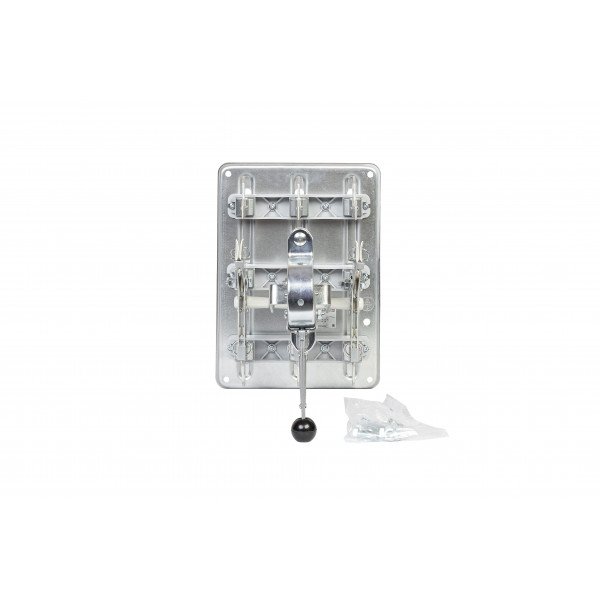

Комплектация

Разъединитель ПЦ-4 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.
