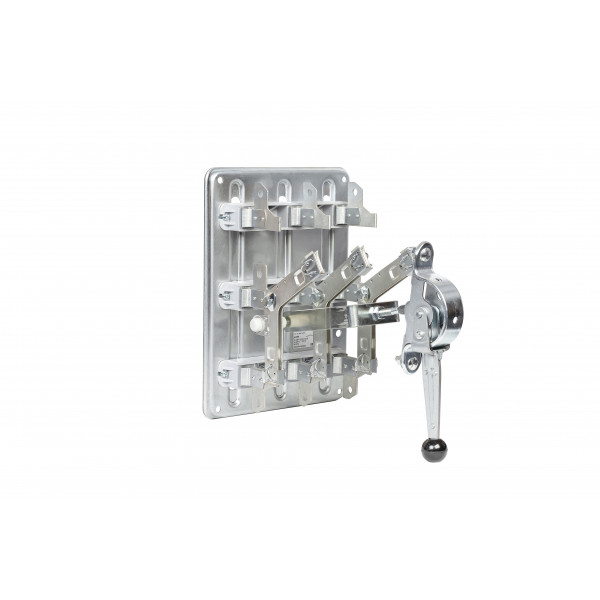

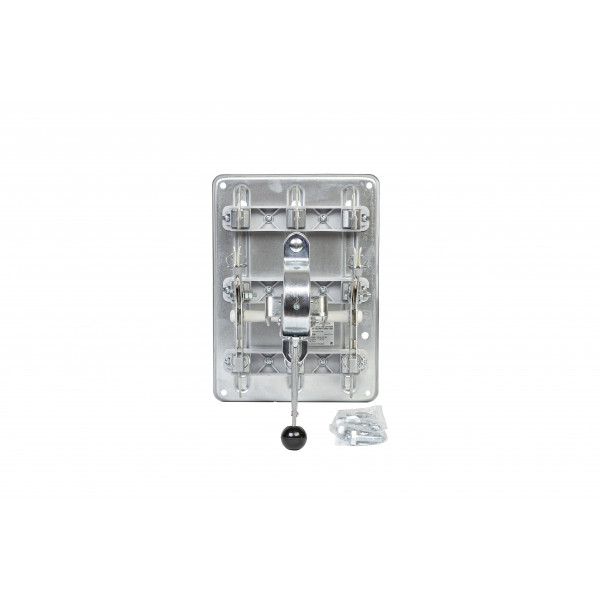

Разъединитель ПЦ-2 250А центральный привод, без ППН TERRAZN

Разъединитель TERRAZN ПЦ-2 предназначен для ручного переключения электрических цепей на два направления и пропускания номинального тока до 250 А. Аппарат применяется для коммутации цепей без нагрузки в системах распределения электроэнергии с номинальным напряжением до 380 В переменного тока частотой 50/60 Гц и до 220 В постоянного тока.

Конструкция представляет собой трехполюсный разъединитель на два направления с передним присоединением проводников. Контактная система ножевого типа формирует видимый разрыв электрической цепи, позволяя визуально контролировать отключенное положение аппарата при проведении эксплуатационных и ремонтных работ.

Модель оснащена центральным приводом, обеспечивающим удобное ручное управление механизмом. Исполнение без ППН предназначено для применения в схемах, где установка предохранителей данного типа не предусмотрена.

Применение

Разъединитель TERRAZN ПЦ-2 250 А может устанавливаться:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других низковольтных устройствах распределения электроэнергии.

Основные характеристики:

номинальный ток — 250 А;
количество полюсов — 3;
количество направлений — 2;
напряжение переменного тока — до 380 В;
частота переменного тока — 50/60 Гц;
напряжение постоянного тока — до 220 В;
контактная система — ножевого типа;
привод — центральный;
присоединение проводников — переднее;
исполнение — без ППН;
видимый разрыв цепи.

Комплектация

Разъединитель ПЦ-2 — 1 шт.
Комплект крепежа — 1 комплект.
Паспорт изделия — 1 шт.
