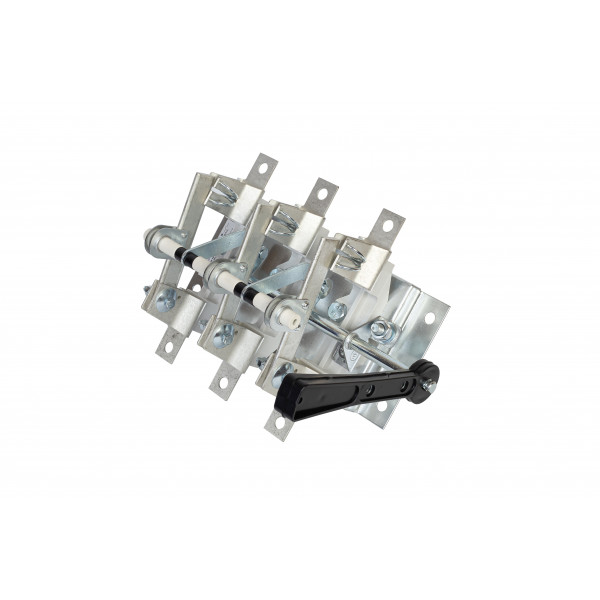

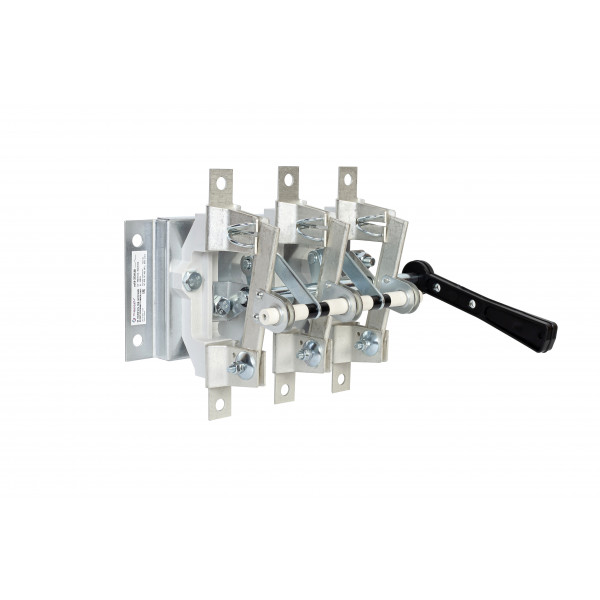

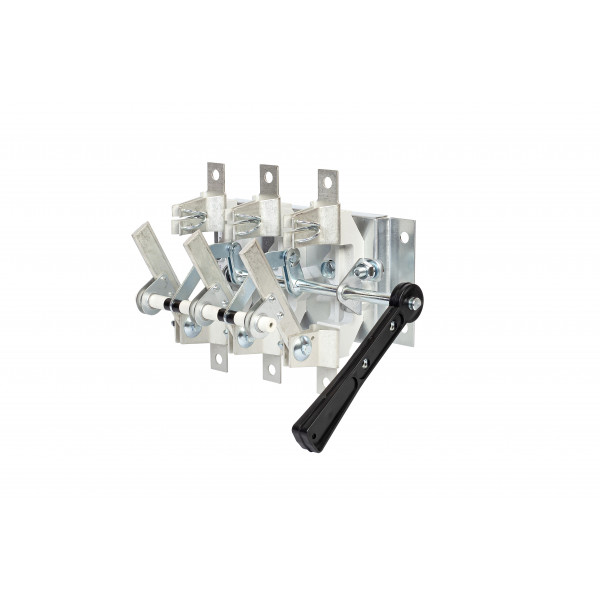

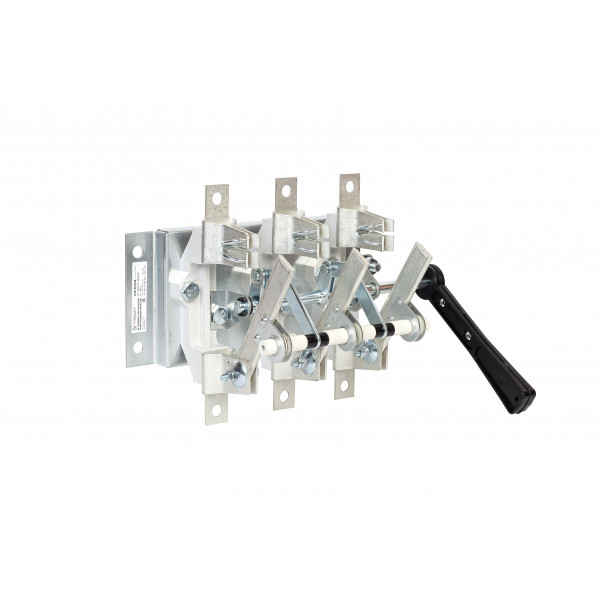

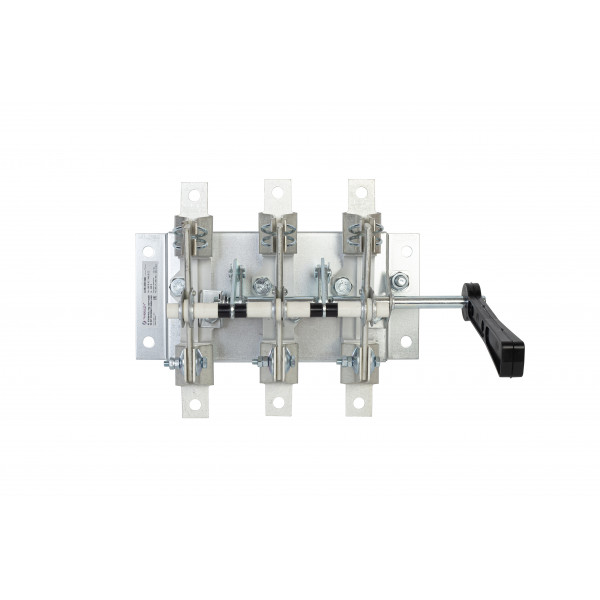

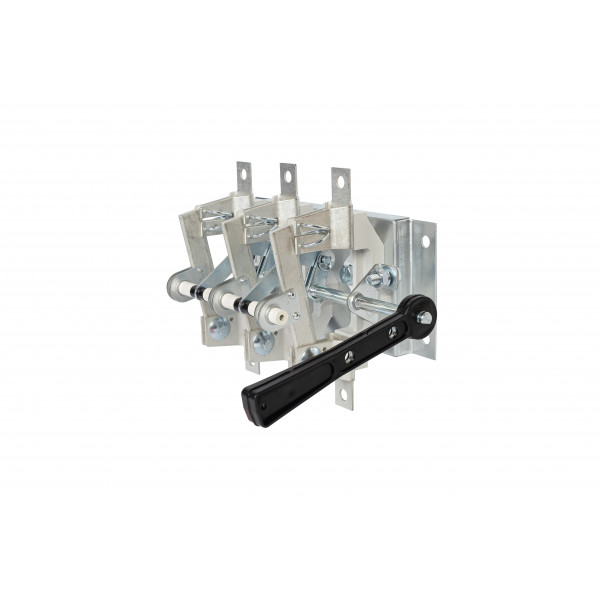

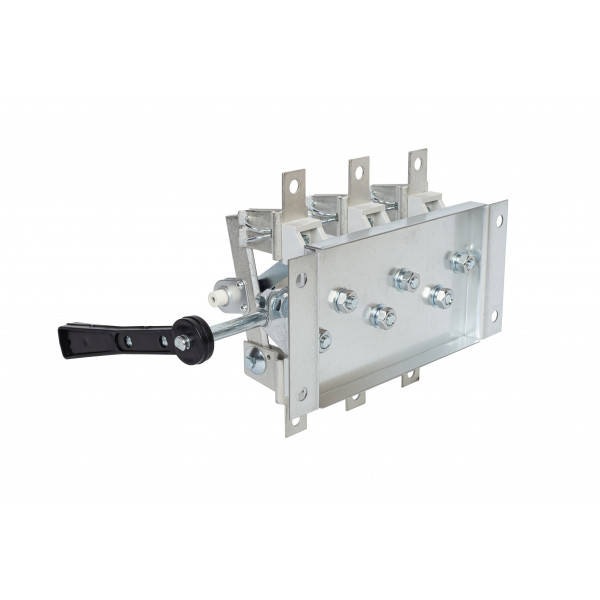

Разъединитель РЕ19-37-31120 400А TERRAZN

Разъединитель TERRAZN РЕ19-37-31120 предназначен для пропускания номинального тока до 400 А, а также ручного включения и отключения без нагрузки электрических цепей переменного тока напряжением до 1000 В частотой 50/60 Гц. Аппарат используется в составе низковольтных распределительных устройств для управления отдельными участками электрической сети и обеспечения их надежного разъединения.

Конструкция разъединителя включает изоляционное основание, неподвижные и подвижные контакты, а также ручной привод. Продуманное исполнение контактной системы обеспечивает стабильное соединение в рабочем положении и надежное размыкание цепи при отключении оборудования.

Контактные выводы предназначены для присоединения медных шин и выполнены в соответствии с требованиями ГОСТ 24753-81. Конструкция аппарата рассчитана на эксплуатацию в составе распределительных панелей, силовых шкафов и другого электрощитового оборудования.

Применение

Разъединитель TERRAZN РЕ19-37-31120 400 А применяется:

в распределительных панелях ЩО-70;
во вводно-распределительных устройствах ВРУ;
в силовых распределительных шкафах ШРС;
в главных распределительных щитах ГРЩ;
в других устройствах распределения электрической энергии.

Основные характеристики:

номинальный ток — 400 А;
номинальное напряжение — до 1000 В переменного тока;
рабочая частота — 50/60 Гц;
ручное управление;
включение и отключение цепей — без нагрузки;
конструкция на изоляционном основании;
присоединение медных шин;
контактные выводы соответствуют требованиям ГОСТ 24753-81.

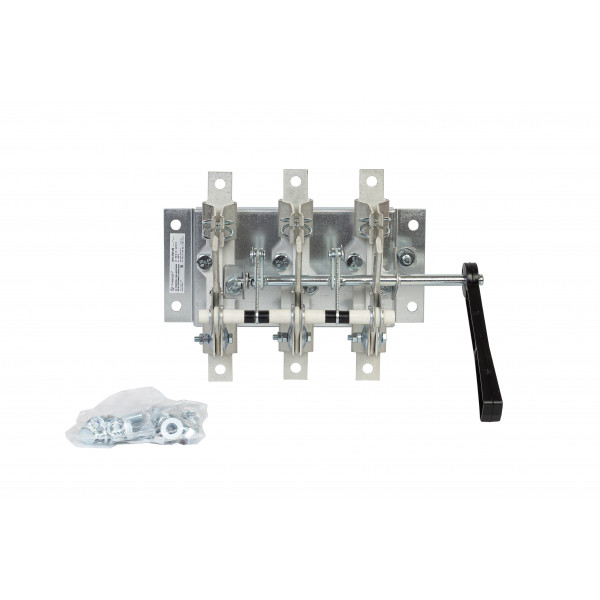

Комплектация

Разъединитель РЕ19-37-31120 — 1 шт.
Крепеж — 1 комплект.
Паспорт изделия — 1 шт.
