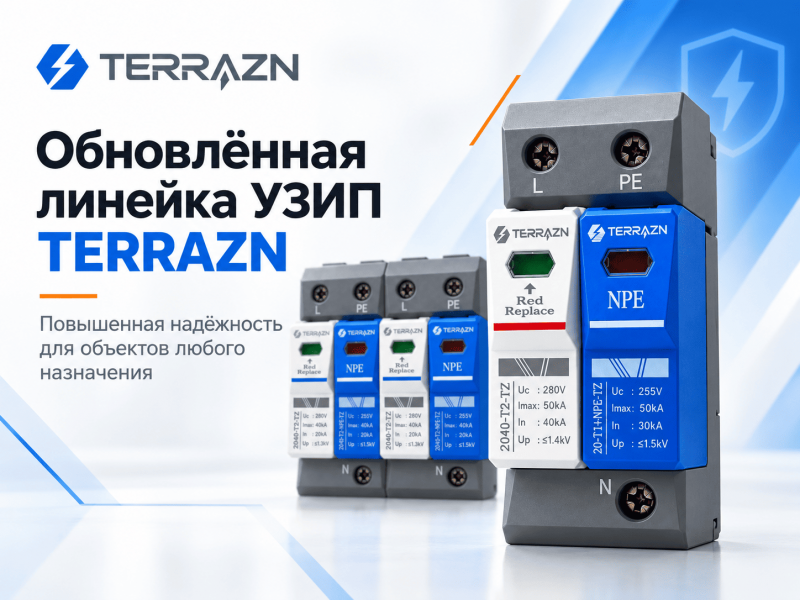

Обновлённые УЗИП TERRAZN: повышенная защита от грозовых перенапряжений
Производитель электротехнического оборудования TERRAZN (ТерраЦинк) представил модернизированную линейку устройств защиты от импульсных перенапряжений (УЗИП). Новые устройства получили усовершенствованную конструкцию N-модуля и увеличенную устойчивость к импульсным нагрузкам.
Главное изменение — применение разрядника вместо варисторного элемента в модуле защиты N-проводника. Одновременно производитель увеличил значение импульсного тока с 7 до 12,5 кА.
Обновлённые УЗИП предназначены для защиты электрических вводов в здания от опасных грозовых перенапряжений, возникающих при прямых и близких ударах молнии в линии электропередачи. Оборудование может применяться на объектах жилого, коммерческого и промышленного назначения.
Обновлённые УЗИП TERRAZN сочетают комбинированную защиту типа 1+2, импульсный ток до 12,5 кА и разрядник в N-модуле. Модернизация направлена на повышение надёжности устройств при воздействии мощных грозовых импульсов.
1. Ключевые изменения обновлённой линейки УЗИП TERRAZN
Модернизация затронула два основных параметра: конструкцию защитного N-модуля и способность устройства выдерживать импульсные токовые нагрузки.
При разработке новой линейки TERRAZN сохранил комбинированное исполнение типа 1+2, одновременно улучшив характеристики отдельных защитных элементов.
Вместо варисторного элемента используется разрядник для защиты N-проводника.
Увеличенный импульсный ток по сравнению с предыдущими решениями на 7 кА.
Комбинированное исполнение для организации защиты от импульсных перенапряжений.
Для чего заменили варистор в N-модуле?
В предыдущих исполнениях УЗИП TERRAZN в качестве защитных элементов применялись варисторы. В модернизированной конструкции производитель использовал разрядник в модуле защиты N-проводника.
По информации TERRAZN, такое техническое решение улучшает процесс гашения электрической дуги при срабатывании устройства. Это способствует повышению эксплуатационной надёжности и снижению риска повреждения оборудования и возгорания.
Ещё одно существенное изменение — увеличение импульсного тока до 12,5 кА. Это расширяет возможности применения устройства на объектах, где требуется защита от более интенсивных грозовых воздействий.
Сравнение предыдущей и обновлённой линейки
| Параметр | Предыдущая линейка | Обновлённая линейка |
|---|---|---|
| Защитный элемент N-модуля | Варистор | Разрядник |
| Импульсный ток | 7 кА | До 12,5 кА |
| Основное направление модернизации | Предыдущая конструкция защитных элементов | Усовершенствованная защита N-модуля и повышенная устойчивость к импульсным нагрузкам |
2. Технические характеристики новых УЗИП TERRAZN
Обновлённые устройства выполнены в гибридном исполнении типа 1+2 и рассчитаны на работу в электрических цепях напряжением 220 В.
Заявленный производителем уровень защиты по цепям L/PE и N/PE составляет Up менее 1,5 кВ.
Срок службы и гарантийные обязательства
Заявленный производителем срок службы обновлённых устройств составляет 10 лет при соблюдении правил монтажа и эксплуатации.
Официальная гарантия TERRAZN — 5 лет с момента ввода в эксплуатацию.
3. Где применяются обновлённые УЗИП?
Устройства защиты от импульсных перенапряжений востребованы на объектах, где используется чувствительное электрическое и электронное оборудование.
Обновлённые УЗИП TERRAZN предназначены для защиты электрических вводов в здания, в том числе при воздушном и подземном подключении электроснабжения.
Частные дома
Защита электрического ввода жилого здания от опасных грозовых перенапряжений.
Коммерческие объекты
Применение в системах электроснабжения офисных, торговых и административных зданий.
Промышленность
Организация защиты электрических сетей производственных и технических объектов.
Монтаж и интеграция в электрическую сеть
УЗИП TERRAZN устанавливаются на стандартную DIN-рейку шириной 35 мм в электрических щитах. Такой формат облегчает размещение защитного оборудования при проектировании новых электроустановок и модернизации существующих распределительных устройств.
Производителем предусмотрена эксплуатация устройств внутри помещений и на открытом воздухе при соблюдении соответствующих условий установки и защиты оборудования.
Устройство защиты от импульсных перенапряжений необходимо подбирать с учётом схемы электроснабжения, типа системы заземления, параметров защищаемой сети, наличия внешней молниезащиты и требуемого уровня защиты.
УЗИП должно работать совместно с системой заземления и уравнивания потенциалов. Подбор и подключение выполняются в соответствии с проектом и технической документацией производителя.
4. Соответствие техническим требованиям
При выборе защитных устройств важно учитывать не только заявленные электрические характеристики, но и нормативные требования к применению оборудования.
По информации TERRAZN, обновлённая продукция соответствует требованиям ГОСТ IEC 61643-12-2022 «Устройства защиты от импульсных перенапряжений низковольтные. Часть 12. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Принципы выбора и применения».
Заявленные характеристики продукции подтверждаются технической документацией производителя, сертификатами, декларациями и протоколами испытаний.
При модернизации линейки TERRAZN уделил основное внимание повышению эффективности гашения дуги и устойчивости устройств к импульсным нагрузкам.
Замена защитного элемента в N-модуле и увеличение импульсного тока до 12,5 кА позволили производителю расширить возможности применения обновлённых УЗИП, сохранив удобство монтажа.
5. Купить обновлённые УЗИП TERRAZN в «Альфа Электро»
«Альфа Электро» — официальный дистрибьютор TERRAZN. Мы поставляем электротехническое оборудование производителя для жилых, коммерческих, промышленных и инфраструктурных объектов.
Обновлённая линейка устройств защиты от импульсных перенапряжений TERRAZN доступна для заказа. Специалисты «Альфа Электро» помогут уточнить технические характеристики, подобрать подходящее исполнение и подготовить коммерческое предложение.
Помимо УЗИП, в ассортименте TERRAZN представлены компоненты для организации внешней молниезащиты, заземления и систем уравнивания потенциалов.
Подберём УЗИП TERRAZN для вашего объекта
Требуется устройство защиты от импульсных перенапряжений для частного дома, коммерческого помещения или промышленного электрощита?
Направьте нам параметры электрической сети, спецификацию или проект. Поможем подобрать оборудование TERRAZN и подготовим предложение по поставке.
